INDEX - Boite de 10 - Nœud articulé INDEXTRUT - Atlantis C4-M M8

Référence produit : NUXSM0841

Ajouter aux favoris

35.97€
Stock logo
Rupture de stock. Délai: nous consulter

Description

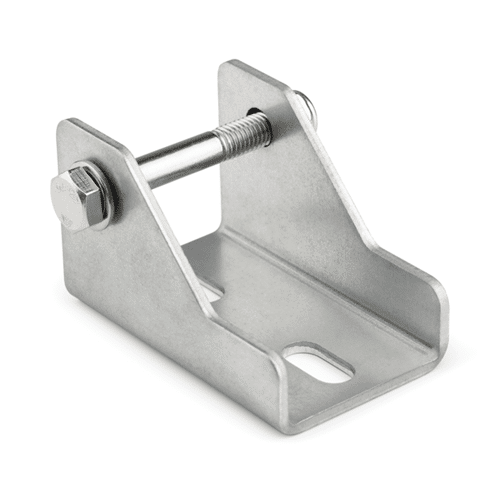

Nœud articulé INDEXTRUT pour l’assemblage de structures triangulaires pour panneaux solaires. Il permet de créer des structures articulées avec le guide perforé du système INDEXTRUT GP-XS, sans interférer avec ses fonctions. Il est livré pré-assemblé et comprend un boulon DIN-931, un écrou DIN-985 et deux rondelles DIN-125. Le nœud est en acier recouvert de C4-M Atlantis et l’écrou, la rondelle et le boulon sont en acier inoxydable A2.

Caractéristiques techniques :

  • Produit préassemblé.
  • Comprend support en U façonné en tôle d’acier avec revêtement
    Atlantis® C4-M.
  • Comprend 1 vis DIN-931 (M8x60), 2 rondelles DIN-125 (M8) et 1 écrou
    DIN-985 (M8), tous en acier inoxydable A2-70.
  • Pour extérieurs.
  • Design spécifique pour la construction de structures articulées avec
    guides GP-XS, sans interférence avec ses fonctionnalités.
  • Montage articulé du guide GP-XS grâce à ses perforations latérales et
    la visserie du propre nœud.
  • Union articulée avec écrou auto bloquant DIN-985, garantit la fiabilité
    de l’union et son mouvement giratoire. Ne requiert pas de couple de
    serrage, seulement un vissage jusqu’à atteindre l’élément auto
    bloquant.
  • Fixation inférieure du nœud par le biais de deux entailles disposées
    spécifiquement pour emboîter dans les perforations inférieures du
    guide GP-XS.
  • Épaisseur de tôle de 3mm afin d’obtenir des structures résistantes

Applications :

S’utilise pour des systèmes de montage triangulaires d’acier, comme
complément de montage pour structures articulées élaborées avec GP-XS
“Rail solaire perforé INDEXTRUT”.

Le montage articulé se réalise à travers les perforations latérales des guides
au moyen de la visserie du propre nœud. L’écrou DIN-985 doit se visser
jusqu’à ce que l’autobloquant exerce sa fonction et les éventuelles largeurs
du nœud ne puissent se produire. Il ne faut en aucun cas appliquer de couple
de serrage afin de permettre le mouvement giratoire et d’éviter toute
déformation.

Pour la fixation du nœud sur la face inférieure des guides GP-XS, on utilise 2
unités de D603I08016 “vis DIN-603” dimension M8x16 et 2 unités de
D6923IM08 “écrou DIN-6923” dimension M8, ces deux références en acier
inoxydable.

Pour la fixation du nœud sur la face supérieure des guides GP-XS, on utilise la
référence TURXA208 “écrou rapide INDEXTRUT. Acier inoxydable A2”
dimension M8 et la référence 6921I08020 “vis DIN-6921” dimension M8x20,
tous deux en acier inoxydable.

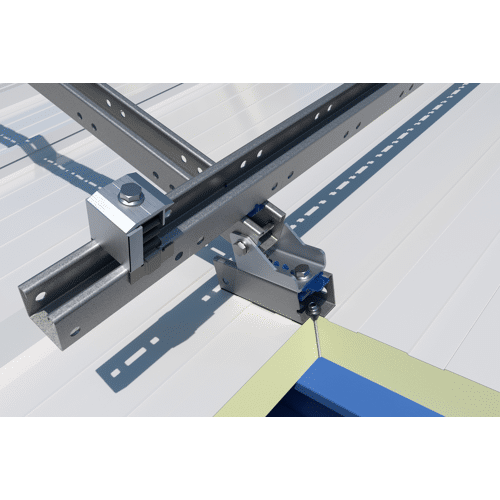

Exemples d'application :

Exemple d’application 1: Montage sous le guide GP-XS

Exemple d’application 2: Montage sur le guide GP-XS

Dessin :
