INDEX - Boite de 20 - Clip de fixation de panneaux solaires par clippage - 1,5-2,2

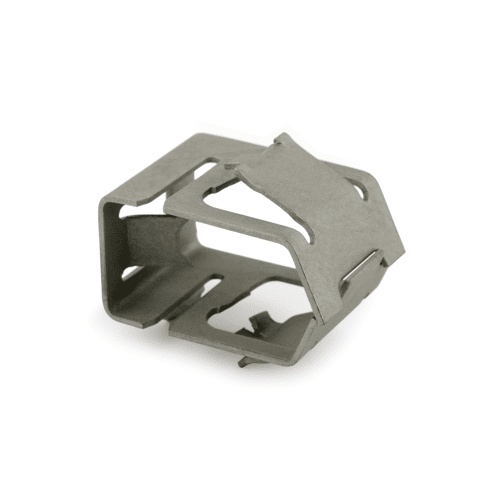

Pince de fixation pour panneaux solaires. Permet un montage rapide et facile des panneaux, en les fixant par clipsage aux profils de la structure. Elle peut être utilisée aussi bien aux extrémités de l’installation que dans les zones intermédiaires. Sa conception permet une séparation minimale entre les panneaux. Il est fabriqué en acier au carbone et recouvert d’un revêtement Atlantis C4 M.

Caractéristiques techniques :

• Agrafe pour la fixation de modules photovoltaïques.
• Montage rapide par clipsage sur les profilés de la structure ou le cadre du module.
• Matériau acier au carbone.
• Revêtement Atlantis C4 M.
• Pour une utilisation en extérieur.
• Apte pour tous les modules avec cadre.
• Fixation au profilé du module et à la structure.
• Peut s’utiliser indistinctement pour fixer des modules aussi bien sur des zones
  intermédiaires du profilé que sur les extrémités de celui-ci.
• Espacement minime entre modules.
• Montage rapide et intuitif facilitant l’assemblage et la maintenance sans nécessité
  d’outils spécifiques pour l’installation.
• Agrafe à usage unique, permettant le démontage à l’aide d’outils spécifiques.
• Compatibilité avec les profilés du catalogue suivants: PSA-A, PSE-C, PSA-VD, GP-XS et GPVD
• Facilite la dérivation électrique entre les panneaux solaires et la structure en agissant
  comme un pont entre les deux.

Applications :

S’utilise comme élément de fixation pour des modules photovoltaïques. Fixe
les modules par la rainure de la surface du cadre à l’aide de son onglet
supérieur. Il est clipsé sur les différents profilés grâce à ses onglets latéraux.

Peut être monté sur tous les rails en acier de la gamme solaire du catalogue
actuel GP-XS “rail perforé INDEXTRUT solar” ou GP-VD “rail perforé
INDEXTRUT solar pour une fixation sur vallée discontinue” ou sur n’importe
quel profilé en aluminium appartenant à la gamme solaire du catalogue
actuel, PSA-A “profilé en aluminium à ailettes”, PSA-AV “profilé en
aluminium à ailettes pour fixation directe sur vallée” ou PSE-C “profilé en
aluminium pour fixation par assemblage latérale”

Il doit y avoir au moins 4 agrafes par module dont au moins 2 de chaque
côté du module.

Exemples d'application :

Exemple d’application 1: Montage de l’agrafe sur le cadre du module photovoltaïque.

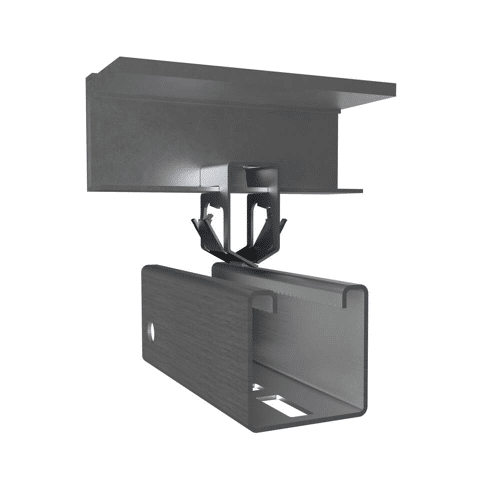

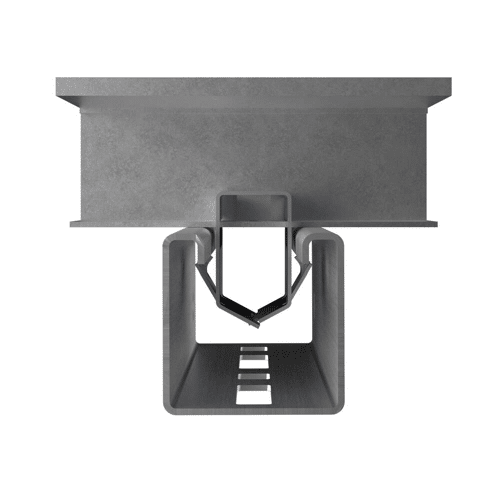

Exemple d’application 3: Montage sur rail perforé INDEXTRUT solar (GP-XS)

Procédé d'installation :

• Insérez l’agrafe dans le cadre du module. L’onglet supérieur doit
  s’intégrer au cadre de façon à fixer sa position et éviter qu’elle
  soit facilement retirée.
  Il est important que la partie entrante de l’agrafe touche le cadre
  et qu’au moment de la fixer elle ne touche aucun trou du cadre
• Appuyez sur le panneau (avec l’agrafe déjà installée) à l’endroit
  du profilé où vous souhaitez l’ancrer jusqu’à ce que vous
  entendiez un clic et ce, pour chacune des agrafes du module.
• Il est important de vérifier que le module est bien ancré en tirant
  dessus et de contrôler visuellement que l’agrafe est correctement
  insérée dans les profilés

Schéma technique :

Propriétés mécaniques :
