PAI - Boite de 20 - Eclisse profil I OMNIFIX pour plafond longue portée

À partir de

75.26€
Description

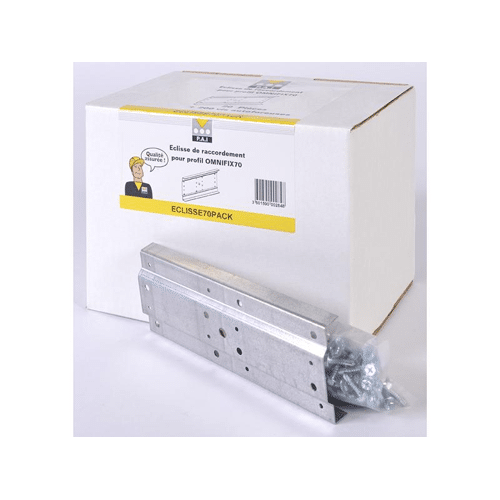

Eclisse pour profilé en I OMNIFIX pour plafond longue portée à visser (Longueur 180mm)


Plat nervuré en acier galvanisé d’épaisseur 1mm, comportant
des avant-trous de 3 mm de diamètre pour vissage. Vis autoforeuses à tête hexagonale (THPF) fournies dans chaque boîte
pour profils longue portée en I type OMNIFIX.


Caractéristiques techniques :


Mise en œuvre :

1. Positionnez les 2 profils en
contact bout à bout et insérez la première éclisse. Centrez la grâce au trou central
et vissez l’éclisse à l’aide des
8 trous diamètre 3 mm.

2. Tournez l’ensemble et positionnez la seconde éclisse
en centrant sur les trous de
diamètre 5 mm. Puis, vissez
la seconde éclisse en utilisant les trous diamètre 3
mm.

3. Mettez le profil sur sa hauteur et vissez les ailes des
éclisses sur la semelle du
profil. à l’aide de 4 vis. Retournez l’ensemble et effectuez la même opération sur
l’autre semelle.


1                                                                2                                                               3


Caractéristiques techniques
